IC74HC595

• Descripción del Laboratorio

Se pretende controlar 2 barras de LEDs de 8 segmentos, cada barra posee  un footprint compacto, además son 8 LEDs inviduales encapsulados cada uno con conexiones individuales de ánodo y cátodo que serán conectados al  Arduino y haciendo uso de  (2) IC74HC595 se debe mostrar una variación de luminosidad la cual será captada por una fotocelda, cuyaresistencia  disminuye con el aumento de intensidad de luz incidente.

• Lista de los Elementos utilizados
• (2) Barras de LEDs de 8 segmentos
• (2) IC74HC595
• (1) Fotocelda pequeña
• (1) Potenciometro de 10kΩ
• (17) Resistencias de 220Ω
• (25)Cables Dupond M-M 1pin
• (1)Protoboard
• (1)Tarjeta Arduino UNO
• Diagrama del Montaje en la Protoboard (usando Fritzing)

• Proceso del Montaje paso a paso (Fotos)

• Código Fuente en Arduino (con comentarios)

<iframe src="http://pastebin.com/embed_iframe.php?i=n4jhEt9T" style="border:none;width:100%"></iframe>

• Video del FuncionamientO

RGB

• Descripción del Laboratorio

Desde una Interfaz de Processing ,se debe realizar un patrón de movimientos para el módulo de LEDs RGB, posee 8 bits de salida controladospor medio del Arduino , además cuenta con tres terminales RGB (rojo, verde, azul) que pueden ser configuradas de tal manera que a la salida de cada LED se presente la gama de color requerida.

• Lista de los Elementos utilizados
• (1) Módulo de 8 LEDs RGB
• (11)Cables Dupond M-M 1pin
• (1)Protoboard
• (1)Tarjeta Arduino UNO

• Diagrama del Montaje en la Protoboard (usando Fritzing)

• Diagrama Esquemático del Circuito (usando Fritzing)

• Proceso del Montaje paso a paso (Fotos)

• Código Fuente en Arduino (con comentarios.
• <iframe src="http://pastebin.com/embed_iframe.php?i=j2qDU8K8" style="border:none;width:100%"></iframe>

• Código Fuente en Processing (con comentarios)

<iframe src="http://pastebin.com/embed_iframe.php?i=eLRJ50gV" style="border:none;width:100%"></iframe>

• Video del Funcionamiento

led 8x8

• Descripción del Laboratorio
• Enviar un  mensaje desde una interfaz en Processing un mensaje a una matriz LED 8x8 , donde haya un desplazamiento de izquierda a derecha a través del integrado IC MAX7219
• Lista de los Elementos utilizados
• 1) IC MAX7219,
• (1) Matriz de LED de 8x8
• (5)Cables Dupond M-M 1pin
• (1)Protoboard
• (1)Tarjeta Arduino UNO

• Diagrama del Montaje en la Protoboard (usando Fritzing)

• Diagrama Esquemático del Circuito (usando Fritzing)

• Proceso del Montaje paso a paso (Fotos)

• Código Fuente en Arduino (con comentarios)
• <iframe src="http://pastebin.com/embed_iframe.php?i=pSDpw7Hi" style="border:none;width:100%"></iframe>
• Código Fuente en Processing (con comentarios)
• <iframe src="http://pastebin.com/embed_iframe.php?i=RwFgyMtq" style="border:none;width:100%"></iframe>
• Video del Funcionamiento

final control de motor

• Descripción del Laboratorio

        con este labpratorio, se pretende realizar un enlace medio bluetooth el cual transmita unos comando de adelantaminto para y atrazo en un motor dc, esto se hara utilizando el

Bluetooth HC-06 ´para enlaces de arduino.

• Lista de los Elementos utilizados

1. HC-06
2. arduino1
3. motor dc
4. l298n

• Diagrama Esquemático del Circuito (usando Fritzing)

• Diagrama del Montaje en la Protoboard (usando Fritzing)

• Proceso del Montaje paso a paso (Fotos)

• Código Fuente en Arduino (con comentarios)

• <iframe src="http://pastebin.com/embed_iframe.php?i=YZr87uag" style="border:none;width:100%"></iframe>
• Video del Funcionamiento

Descripción del Laboratorio

se activaran8 LEDs en linea controlados con Potenciometros para el apagado y encendido de ellos

Lista de los Elementos utilizados

• Computador (con el IDE de Arduino, y el driver adecuado instalados)
• Tarjeta Arduino (cualquier modelo, debe corresponder al driver instalado)
• Cable USB (según el conector de la tarjeta Arduino)
• Protoboard
• 8 LEDs + Resistencias 220Ω
• 2 Potenciómetro 10KΩ

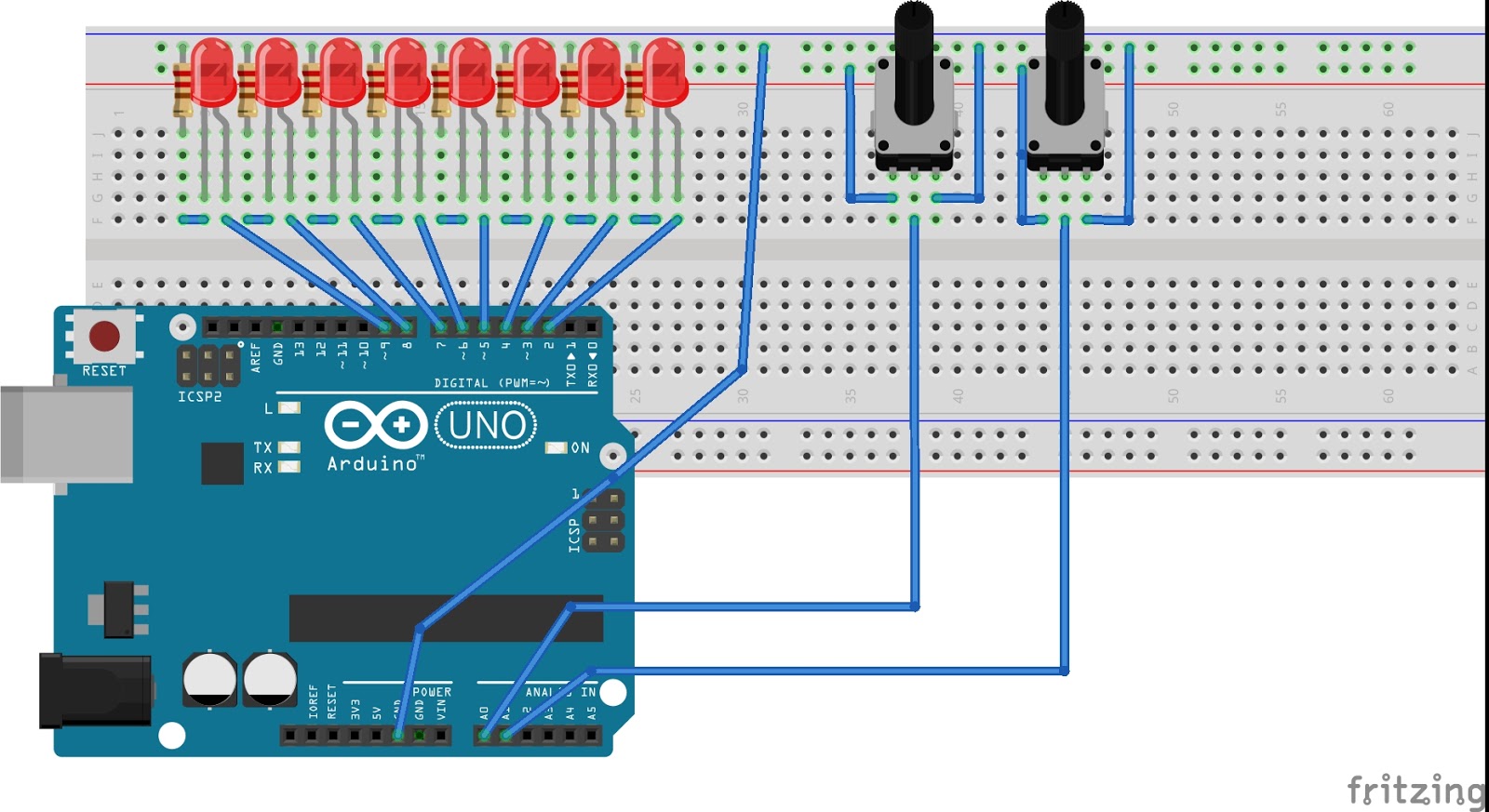

• Cables macho-machoDiagrama del Montaje en la Protoboard (usando Fritzing)

Diagrama Esquemático del Circuito (usando Fritzing)

Proceso del Montaje paso a paso (Fotos)

Código Fuente en Arduino (con comentarios)

<iframe src="http://pastebin.com/embed_iframe.php?i=KkLWDgZw" style="border:none;width:100%"></iframe>
Video del Funcionamiento

Descripción del Laboratorio


Controlar 8 LEDs desde el Arduino, Mover un LED encendido de Izquierda a Derecha y viceversa


Lista de los Elementos utilizados

• Computador (con el IDE de Arduino, y el driver adecuado instalados)
• Tarjeta Arduino (cualquier modelo, debe corresponder al driver instalado)
• Cable USB (según el conector de la tarjeta Arduino)
• Protoboard
• 8 LEDs + Resistencias 220Ω
• Cables macho-macho

Diagrama del Montaje en la Protoboard (usando Fritzing)

ESQUEMA

PBC

Proceso del Montaje paso a paso (Fotos)

Código Fuente en Arduino (con comentarios)

<iframe src="http://pastebin.com/embed_iframe.php?i=9mbpsPTC" style="border:none;width:100%"></iframe>

Video del Funcionamiento

Laboratorio 0

• Descripción del Laboratorio

El propósito de este laboratorio es probar que el IDE (software) está correctamente instalado, y que tiene comunicación con la tarjeta Arduino (hardware).
Además este laboratorio sirve como ejemplo de como publicar en su Blog, la solución de cada laboratorio futuro.
En este laboratorio habrá un LED conectado a un pin digital y controlarán el tiempo de encendido y apagado usando un potenciómetro.

• Lista de los Elementos utilizados

1. Computador (con el IDE de Arduino, y el driver adecuado instalados)
2. Tarjeta Arduino (cualquier modelo, debe corresponder al driver instalado)
3. Cable USB (según el conector de la tarjeta Arduino)
4. Protoboard
5. LED + Resistencia 220Ω
6. Potenciómetro 10KΩ

• Diagrama del Montaje en la Protoboard (usando Fritzing)

Diagrama Esquemático del Circuito (usando Fritzing)

PBC

ESQUEMA

Proceso del Montaje paso a paso (Fotos)


Código Fuente en Arduino (con comentarios)
<iframe src="http://pastebin.com/embed_iframe.php?i=1eSruq4E" style="border:none;width:100%"></iframe>


Video del Funcionamiento
